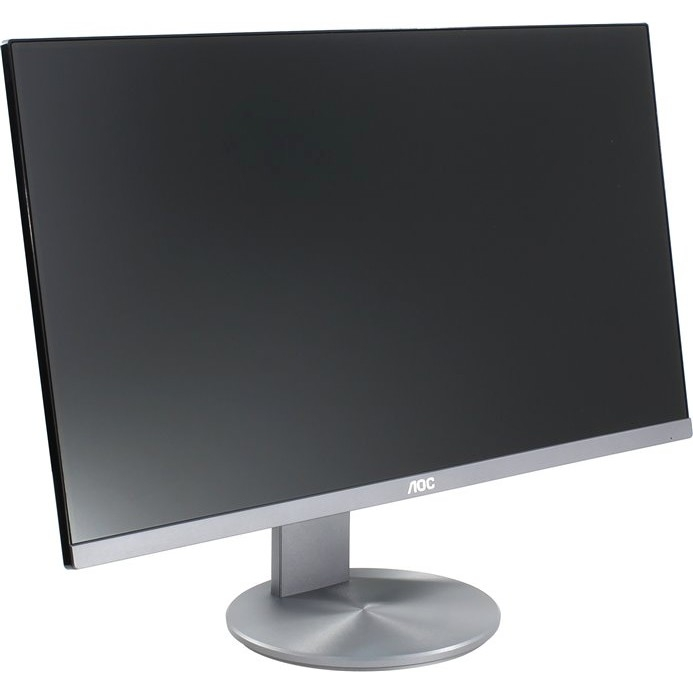

LCD (Liquid Crystal Display — жидкокристаллические мониторы) сделаны из вещества,
которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам.
ПРИНЦИП РАБОТЫ:
Для изготовления ЖК-дисплея используются специальные вещества, которые называются цианофенилами. Они находятся в жидком
состоянии, однако при этом они имеют уникальные свойства, которые присущи кристаллическим телам. По сути – это такая жидкость,
которая имеет анизотропию свойств, в частности оптических. Эти свойства связаны с упорядоченностью в ориентации молекул.
Принцип работы жидкокристаллических мониторов основывается на поляризационных свойствах молекул кристаллов. Эти молекулы
способны пропускать исключительно ту составляющую света, вектор электромагнитной индукции которой располагается в параллельной
оптической плоскости поляроида (молекулы кристалла). Другие световые спектры кристаллы не пропускают. Другими словами,
цианофенилы являются световыми фильтрами, пропускающими только определенный световой спектр – один из основных цветов.
Такой эффект и называется поляризацией света.
Благодаря тому, что длинные молекулы жидких кристаллов меняют свое расположение в зависимости от электромагнитного поля,
появилась возможность управления поляризацией. То есть в зависимости от силы воздействующего электромагнитного поля на
циенофенилы они меняют свое расположение и форму, тем самым меняя углы преломления света и меняя свою поляризацию.
Именно благодаря сочетанию электрооптических свойств кристаллов и способности принимать форму сосуда такие молекулы
получили название – жидкие кристаллы.
Именно на таких свойствах и основывается принцип работы LCD монитора. Благодаря изменению силы электромагнитного поля
молекулы жидких кристаллов меняют свое положение. Таким образом, формируется изображение.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ LCD-МОНИТОРОВ:
- ЭФФЕКТИВНЫЙ РАЗМЕР ЭКРАНА:
- КОЛИЧЕСТВО ЦВЕТОВ:
- РАЗРЕШЕНИЕ ЖК-МОНИТОРОВ:
- УГОЛ ОБЗОРА:
- ЯРКОСТЬ:
- КОНТРАСТ:
- ВРЕМЯ ОТКЛИКА:
- ВИДЕОВХОДЫ:
Видимый диагональный размер ЭЛТ-монитора всегда меньше фактического диагонального размера трубки. У ЖК-панелей видимый диагональный размер совпадает с фактическим. Это означает, что панель размером 15,1" почти эквивалентна по размеру 17" ЭЛТ-монитора. В настоящее время выпускаются мониторы с размером экрана по диагонали в дюймах: 5,6; 6,8; 10,4; 15; 17; 19; 20; 23; 30.
Современные ЖК-мониторы могут воспроизводить 16,7 миллиона оттенков, что соответствует пространству цветов, видимому человеческим глазом.
Разрешение является одной из основных характеристик монитора для видеонаблюдения. Для ЖК-мониторов разрешение измеряется числом пикселей по вертикали и горизонтали, поэтому для таких мониторов можно указать только расчетное разрешение в ТВЛ. Так, к примеру, для монитора указываемое производителем разрешение 1280 на 1024 пикселей соответствует 500 ТВЛ.
Одно из определений угла обзора звучит так: максимальный угол обзора жидкокристаллического монитора равен крайнему значению, при котором коэффициент контрастности снижается до 10:1 от стандартного значения, соответствующего перпендикулярному положению наблюдателя к плоскости экрана. Эта характеристика является критичной практически для всех ЖК-мониторов. Для большинства современных ЖК-мониторов систем видеонаблюдения производители заявляют значение угла обзора 160...170 градусов, что соответствует стандартному ЭЛТ-монитору.
Яркость такого монитора определяется яркостью заднего освещения и пропускной способностью фильтров экрана. Для ЖК-мониторов уровень яркости 250 кд/м2 является достаточно высоким и позволяет видеть контрастное изображение даже в сильно освещенном помещении.
Контраст ЖК-мониторов, как правило, величина постоянная и регулировке не поддается. Она выражается коэффициентом контрастности, соответствующим разнице между яркостью белых и черных тестовых прямоугольников. Чем больше этот коэффициент, тем лучше. Минимально достаточным считается коэффициент 250:1.
Еще один критичный параметр ЖК-мониторов - время отклика, или, другими словами, время регенерации пикселя. Время отклика большинства современных ЖК-мониторов с аналоговым видеовходом менее 25 мс, что является вполне приемлемым.
Большинство современных ЖК-мониторов имеют цифровые и аналоговые входы, что позволяет применять их в аналоговых и цифровых системах видеонаблюдения. Они могут работать с композитным и компонентным видеосигналами, а также подключаться через стандартный 15-контактный цифровой вход к компьютерам цифровых систем видеонаблюдения. Некоторые мониторы имеют аудио систему для приема и воспроизведения аудиосигнала.
